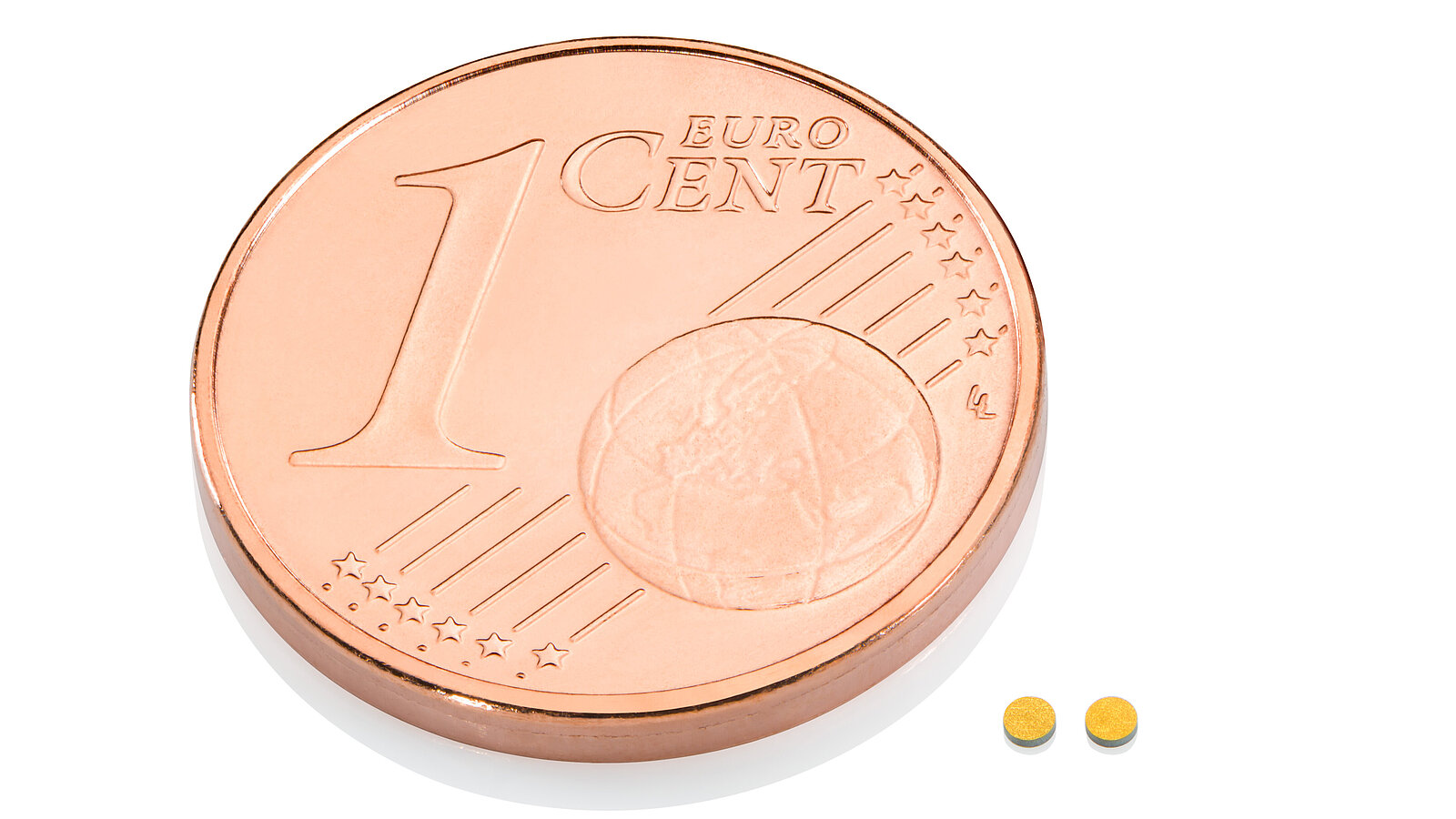

Miniaturized Disks

Applications

  • Minimally invasive instruments
  • Targeted drug delivery

Customized Versions on Request

  • Variety of electrode designs, e.g. laser structuring
  • Thickness-dependent frequency adjustment
  • Contacting, e.g. with enameled wire

Specifications

Piezoceramic Mini Disks
MaterialPIC151, PIC255, PIC181
OD [mm]> 1
TH [mm]> 0.1 (20 µm tolerance is possible)
Electrode materialsThick layer: Ag (from 0.2 mm TH)
PVD thin layer: CuNi, Au, etc.

OD     Outer diameter
TH      Thickness
P        Polarization direction
