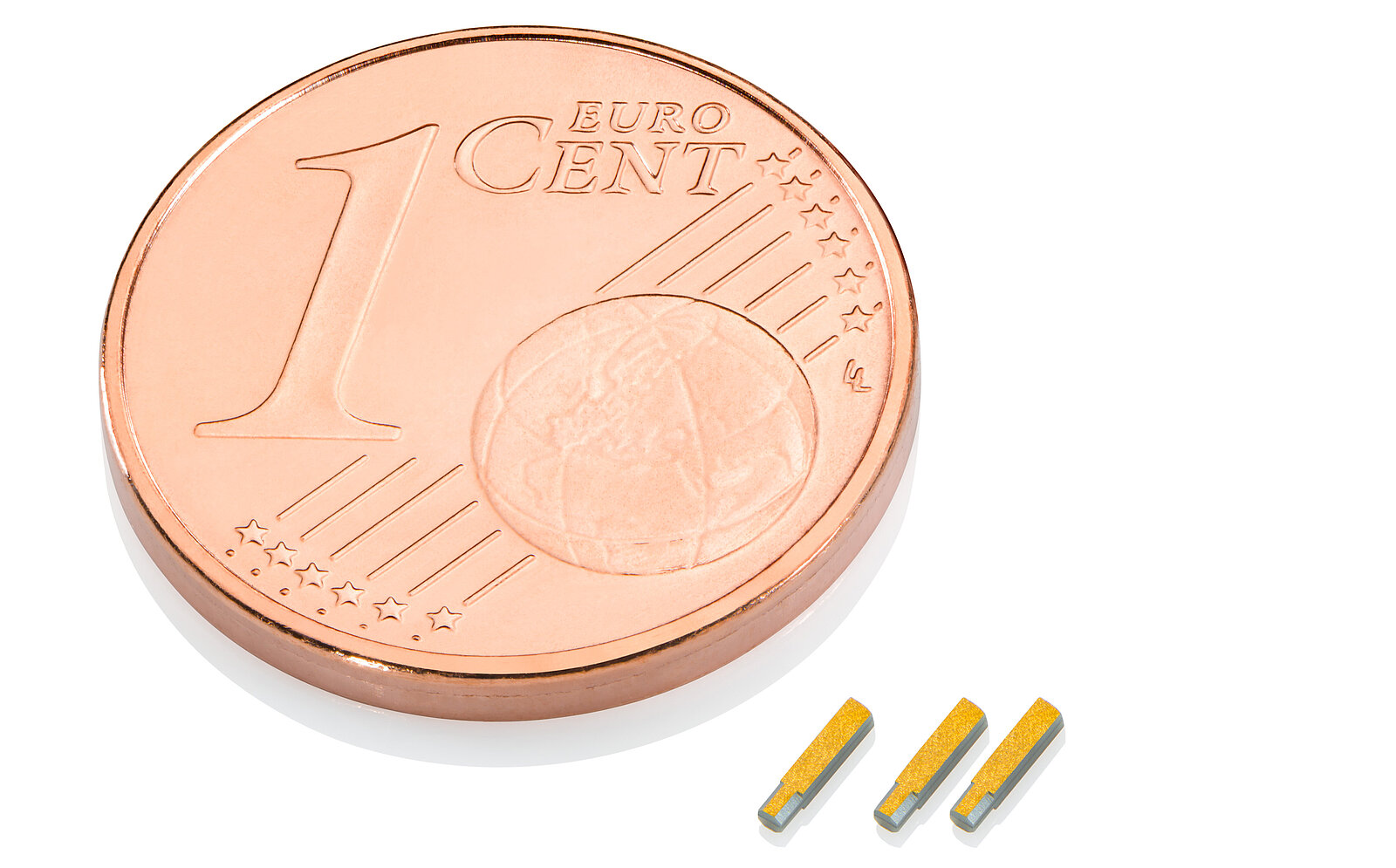

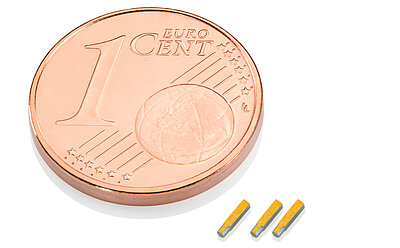

Miniaturized Bending Elements

Applications

  • Vortex flow measurement
  • Control of optical fibres
  • Minimally invasive instruments

Customized Versions on Request

  • Shape variations, such as flattened areas or phases
  • Contacting, e.g. with wires

Specifications

Piezoceramic Mini Bending Elements
MaterialPIC151, PIC255, PIC181
L [mm]> 3
W [mm]> 1
TH [mm]> 0.4 (0.05 µm tolerance is possible)
Electrode materialsPVD thin layer: CuNi, Au, etc.

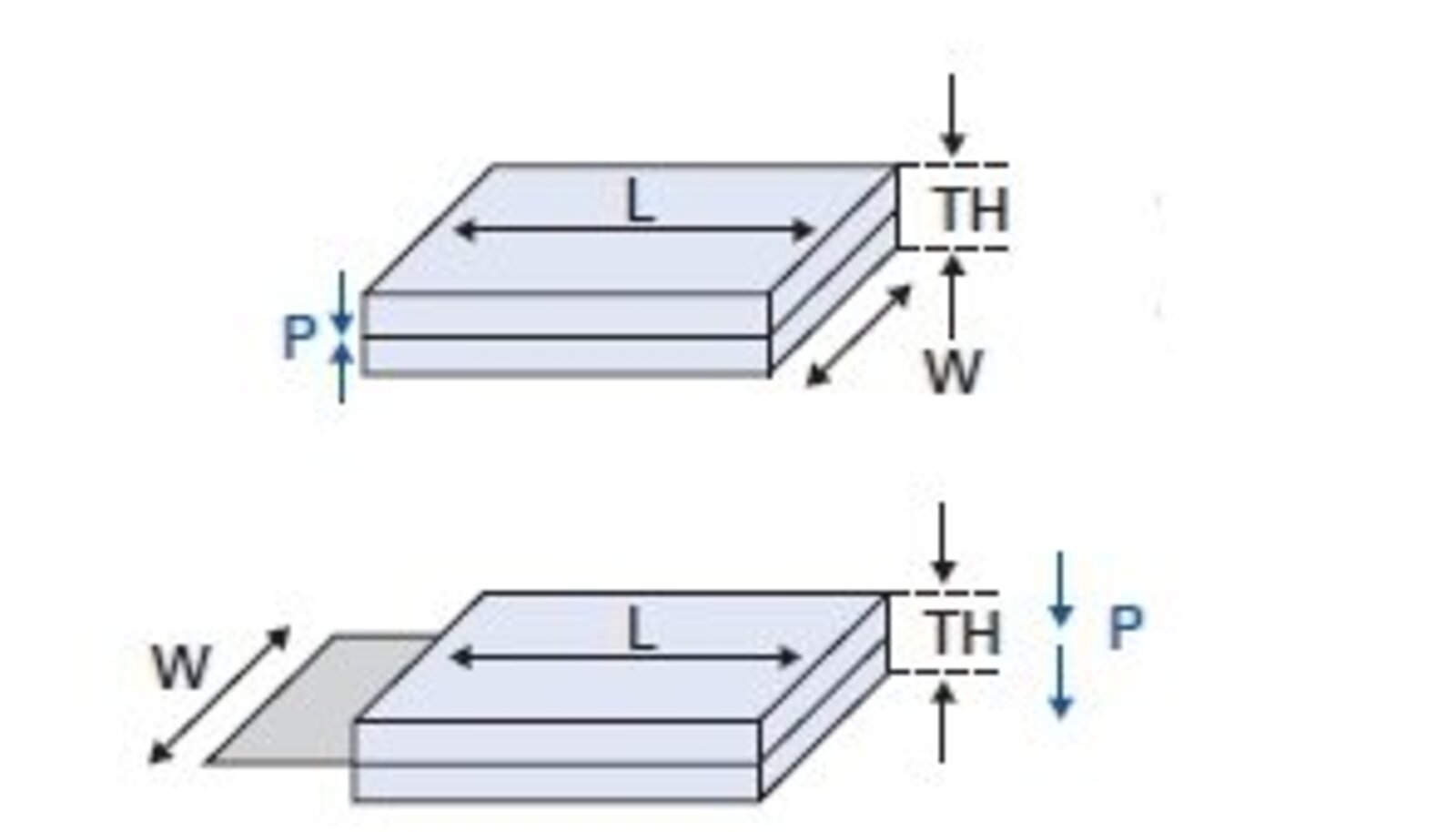

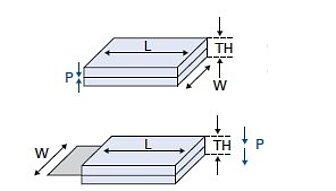

L       Length
W      Width
TH     Thickness
P       Polarization direction
