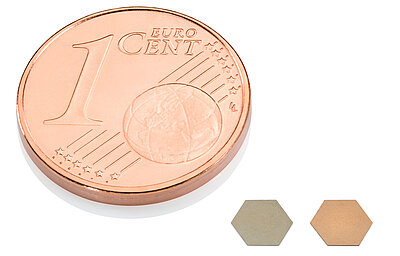

Miniaturized Hexagons

Applications

Customized Versions on Request

  • Contacting by soldered strands or wires

Specifications

Piezoceramic Mini Hexagons
MaterialPIC151, PIC255, PIC181
L [mm]> 3
W [mm]> 3
TH [mm]> 0.1 (20 µm tolerance is possible)
Electrode materialsThick layer: Ag (from 0.2 mm TH)
PVD thin layer: CuNi, Au, etc.

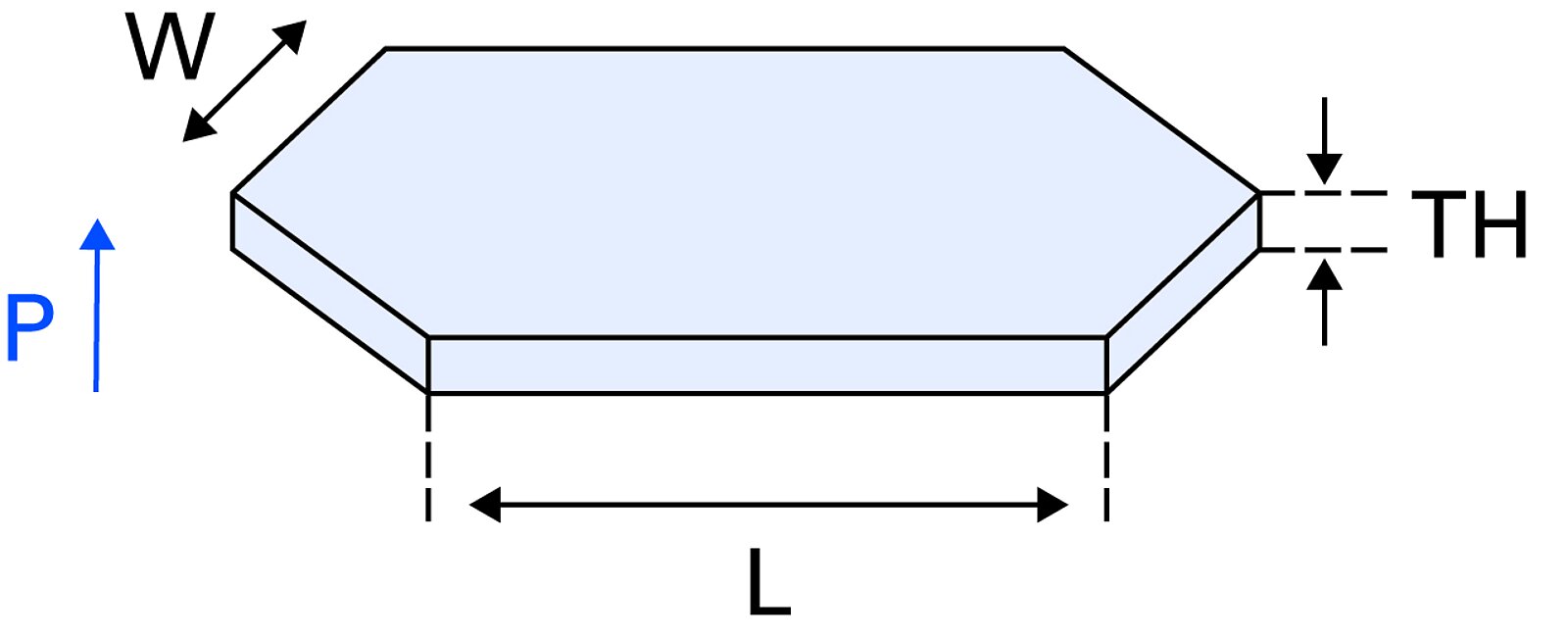

L       Length
W      Width
TH     Thickness
P       Polarization direction

Downloads

Datasheet

Material Data

Version / Date
2023-07
pdf - 106 KB
Version / Date
2023-07
pdf - 105 KB
